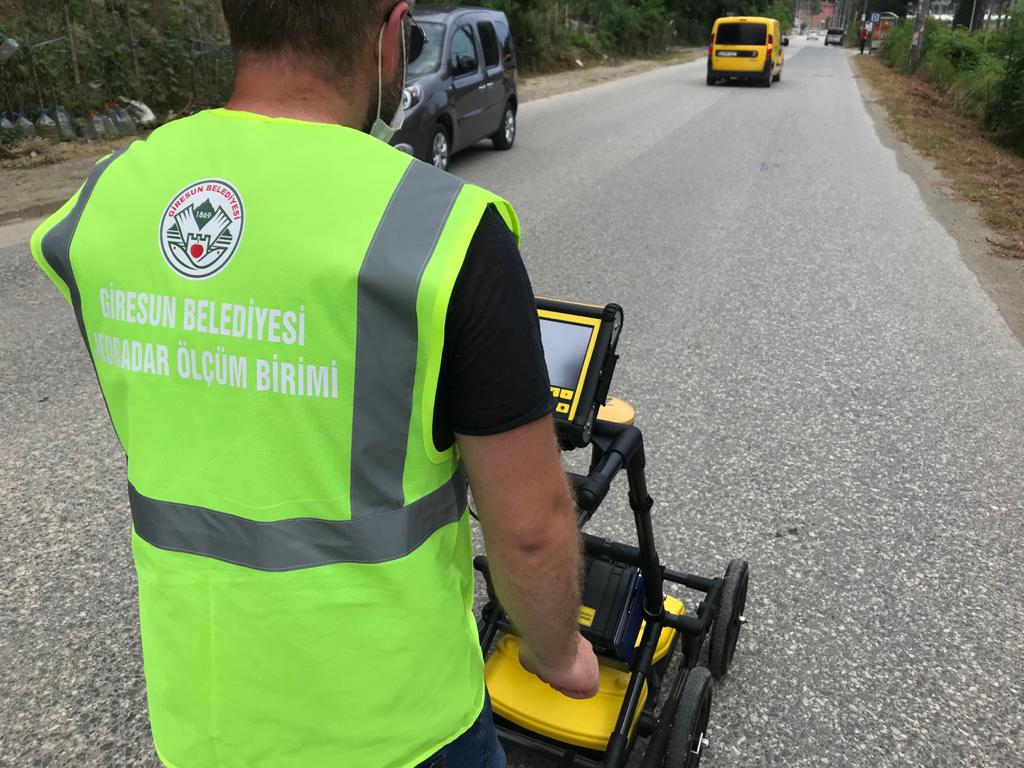

Frekans ölçen cihazlar ile yol üzerinde karelaj yöntemiyle, arazide çeşitli noktalar alarak, hat tespitinde hat üzerinde ölçümler yaparak, rögar kapaklarının tespitinde enine ve boyuna okumalar yapılarak gömülü şebekeleri tespit ve haritalandırma işlemi yapıyor, bu verileri coğrafi bilgi sistemleri yazılımları ile dijital ortama aktarıyoruz.

Kullanılan Materyaller : Jeoradar Cihazı El dedektörü Tusaga Aktif uyumlu GNSS cihazları Coğrafi Bilgi sistemi yazılımları

GPR ile yapılan çalışmalar süre, doğruluk ve ekonomik anlamda oluşabilecek problemleri herhangi bir kazı işlemi yapmadan hassas bir şekilde tespitini yapabilmekte ve yeni yapılacak çalışmalar için de bir ön çalışma verisi oluşturmaktadır.

Yeraltına gömülü unsurların ve öngörülemeyen risklerin etiketlenmesi, haritalanması ve teşhis edilmesi bu çalışmaları önemli hale getirmektedir. Tipik bir tahribatsız tespit tekniği olan GPR, çeşitli avantajları nedeniyle bu alanda yaygın olmuştur. Birincisi, kullanımı kolay veri toplama ve gerçek zamanlı arayüz ekranı, yer altı koşulları hakkında hızlı bir şekilde geri bildirim bilgileri sağlayabilir. İkincisi, sistem bant genişliğini ayarlayarak santimetre düzeyinde görüntü çözünürlüğü elde edilebilir. GPR, bir verici aracılığıyla yer altı ortamına elektromanyetik (EM) darbeler gönderir ve bir alıcı tarafından yansıyan sinyali toplar. Yansıtılan sinyal gücü ve alım zaman farkının analizine dayalı olarak, bu cihaz ilgili yeraltı koşullarını anlamak ve yararlı bilgiler toplamak için kullanılabilir.

Bu araştırma, teknik altyapı ağları arasındaki etkileşimler konusuyla ilgili üç temel noktayı özetlemektedir: birbirine bağlılık ve hata yayılımından kaçınma, operasyonların sürdürülmesinde fazlalık ve alternatif seçenekler ile tehditlerin algılanmasına ve tanınmasına izin veren sistem bilgisi. Bu kavramlar, ağ bağlantılı altyapıların oldukça teknik yönlerini vurguluyor gibi görünse de yine de önemli sosyal sonuçları da vardır. Bunun nedeni, teknolojik değişikliklerin ulaşım, su, elektrik ve iletişim hizmetlerinin sağlanmasını iyileştirmesi ve genellikle kentlerdeki yaşam kalitesinin arttırılmasını amaçlamaktadır.

BASINDA JEORADAR

YAPILAN ÇALIŞMALAR

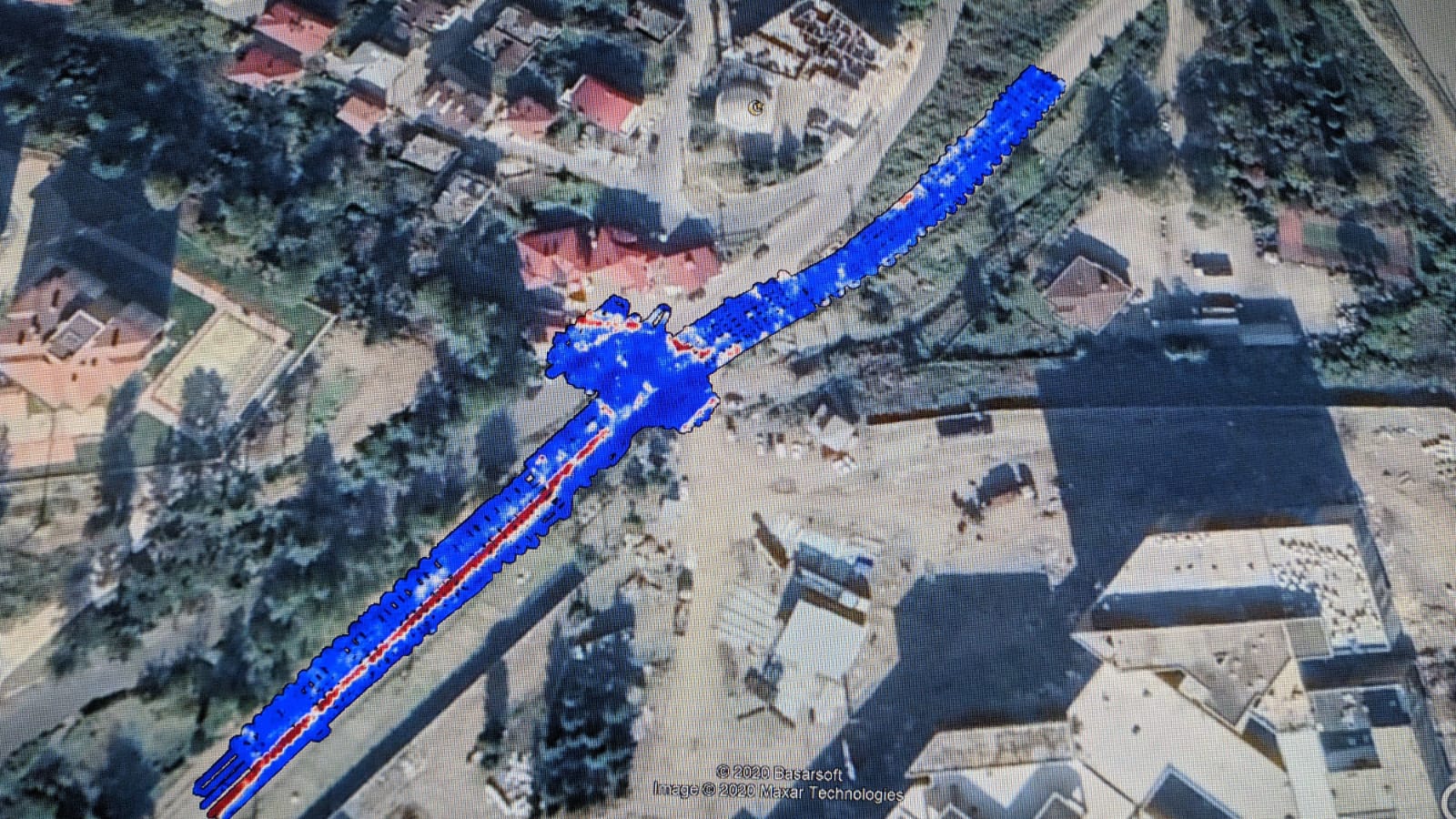

Giresun Üniversitesi Eğitim ve Araştırma Hastanesi önündeki Ø1000 çapındaki isale hattının 3 boyutlu görseli

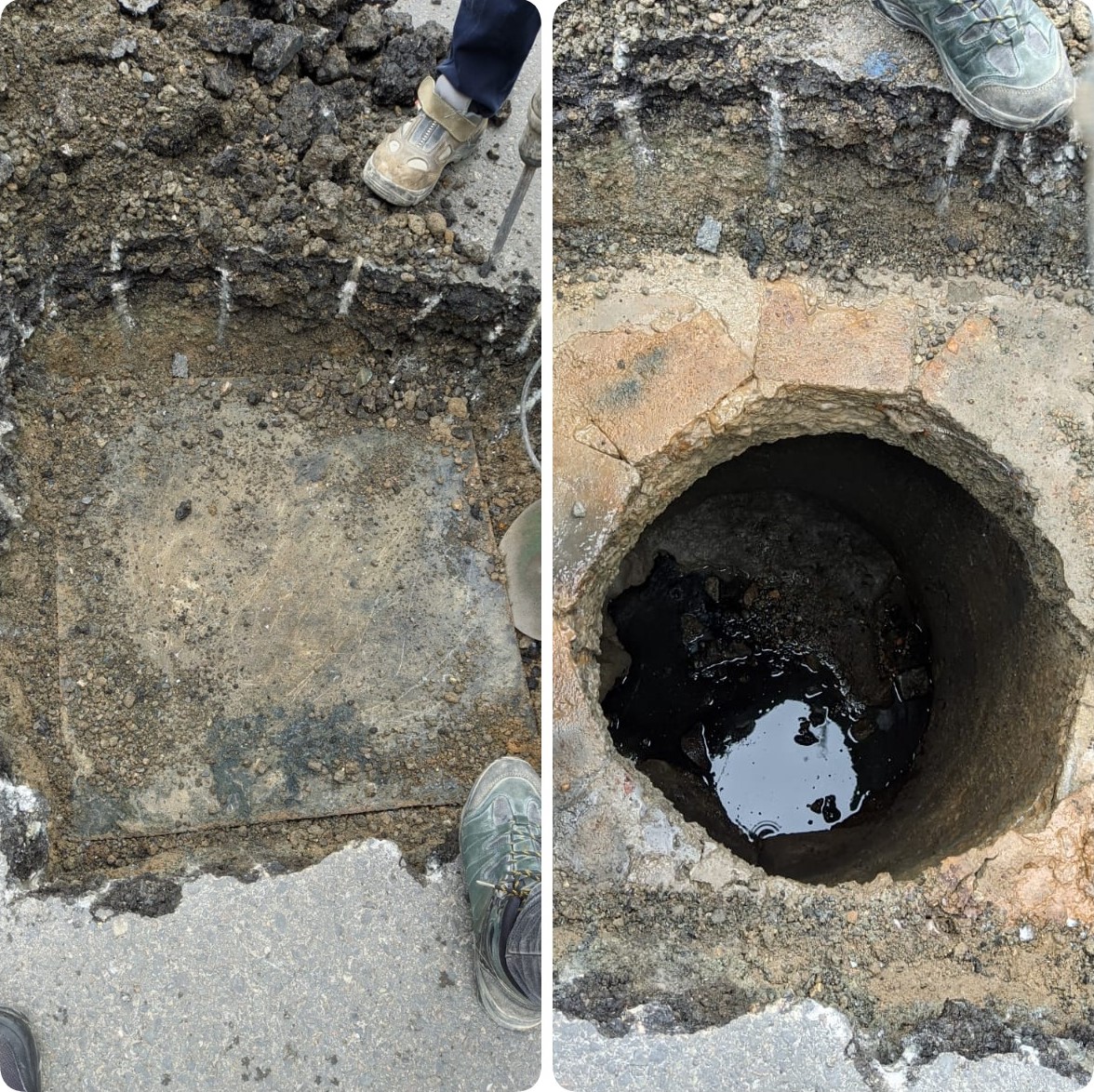

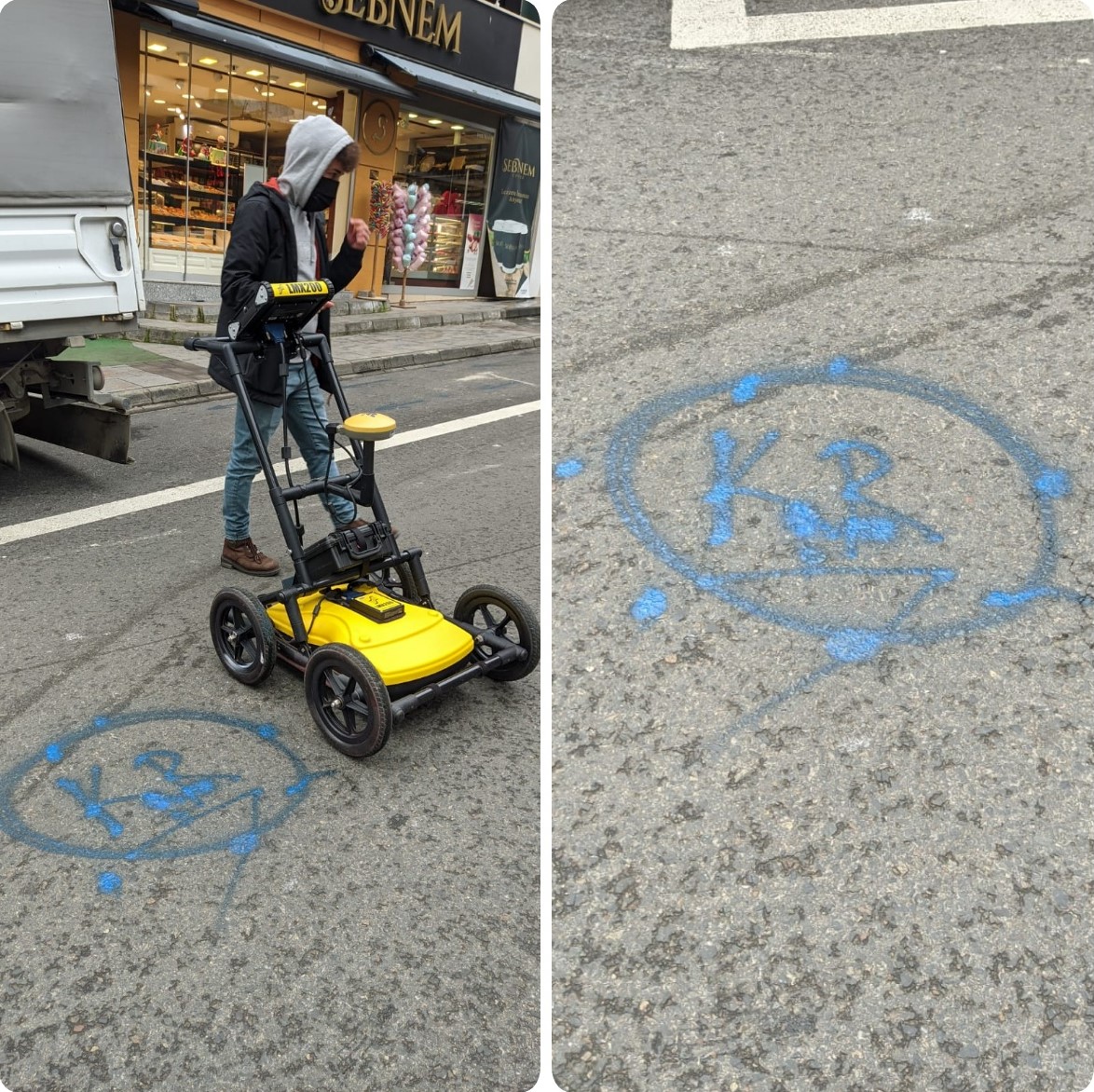

Şehir merkezinde yeni hat çalışması ve temizlik çalışması yapılacak olan kanalizasyon hattı üzerindeki kayıp rögar kapağının tespit işlemi

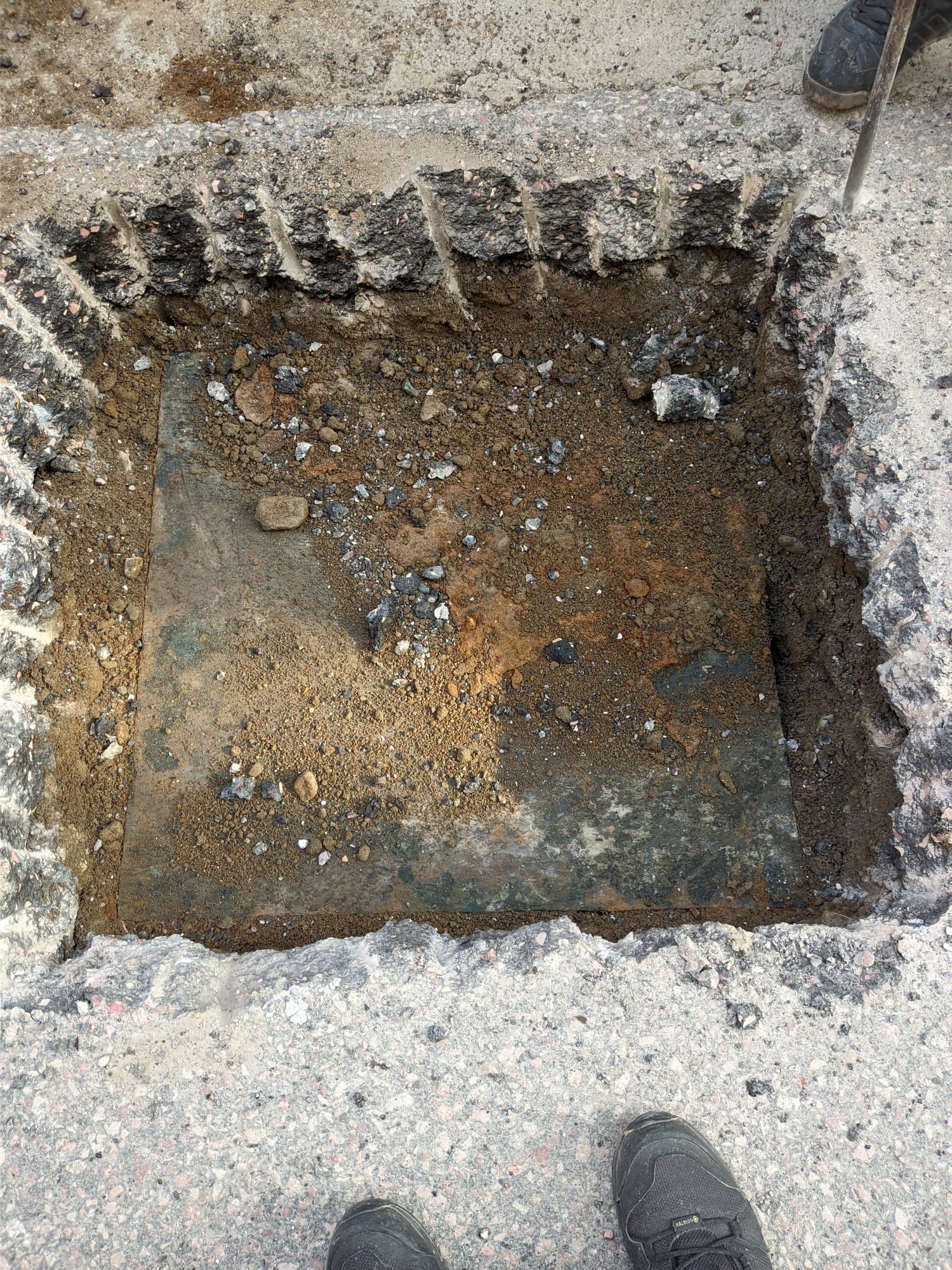

Kayıp rögar kapağı Jeoradar cihazı ile tespit edilerek gereksiz kazı maliyetinden ve zamandan kazanım sağlanmış , bölge sakinlerine daha hızlı bir şekilde hizmet verilerek çözüm sunulmuştur.

Yeni hat bağlantısı yapılacak olan bölgede Yağmursuyu ve kanalizasyon hatları ayrıştırılmış ve kayıp rögar kapağı tespit edilerek kazı maliyetinden kazanım sağlanmıştır.

Jeoradar cihazı ile tespiti yapılan borular derinlik ve çapları ile birlikte Cors cihazıyla ölçülerek kayıt altına alınmıştır. Bu ölçümler ile şehir altyapı haritasının oluşturulması için hassas veriler elde edilebilmektedir.

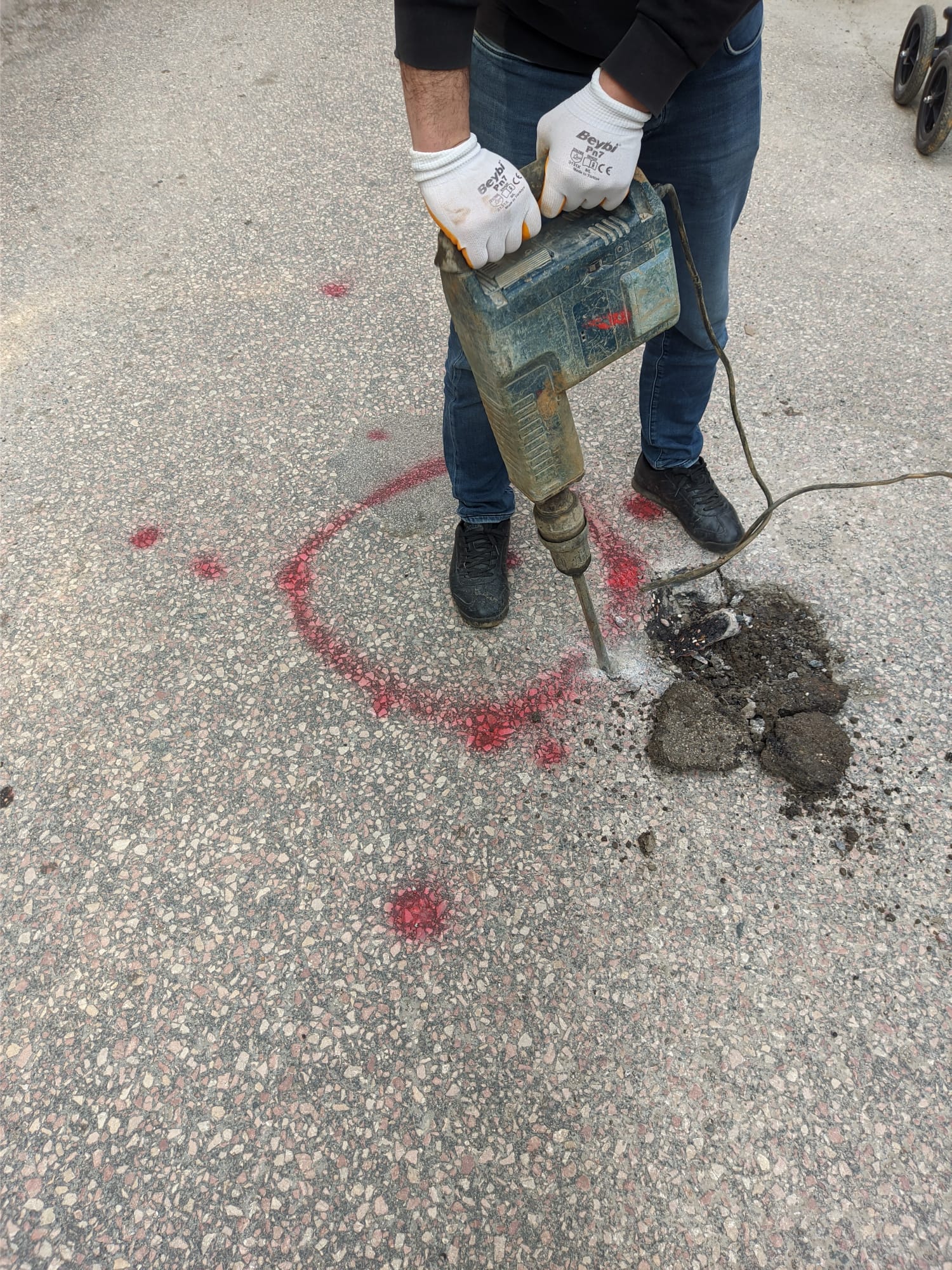

İşaretlenen bölgedeki lokal kazı işlemi ile diğer teknik altyapı elemanlarına zarar vermeden çözüm sunulmuştur.

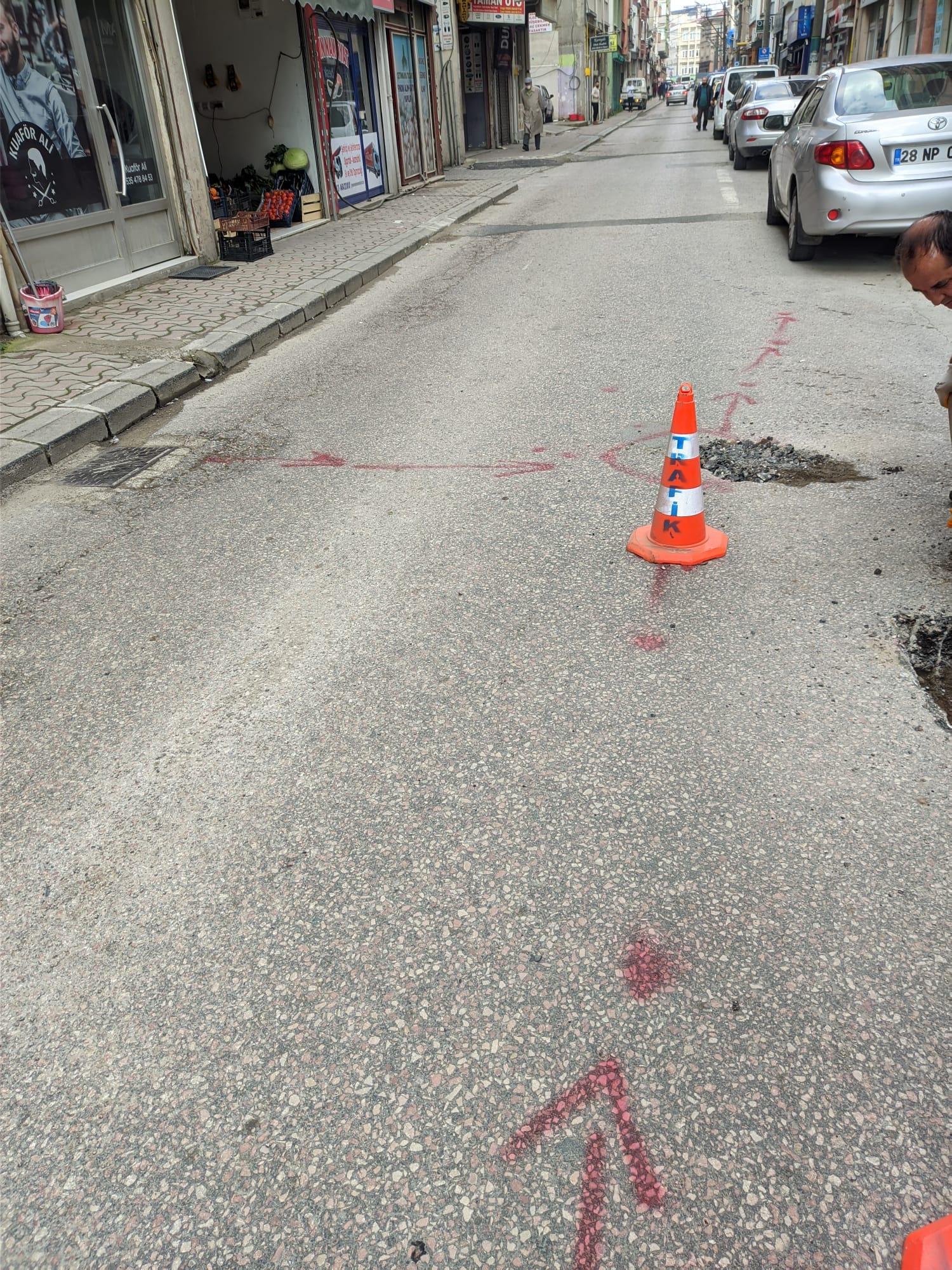

Hat ayrıştırma işlemi yapılarak diğer teknik altyapı hatları ile kesişim noktaları tespit edilmiştir.

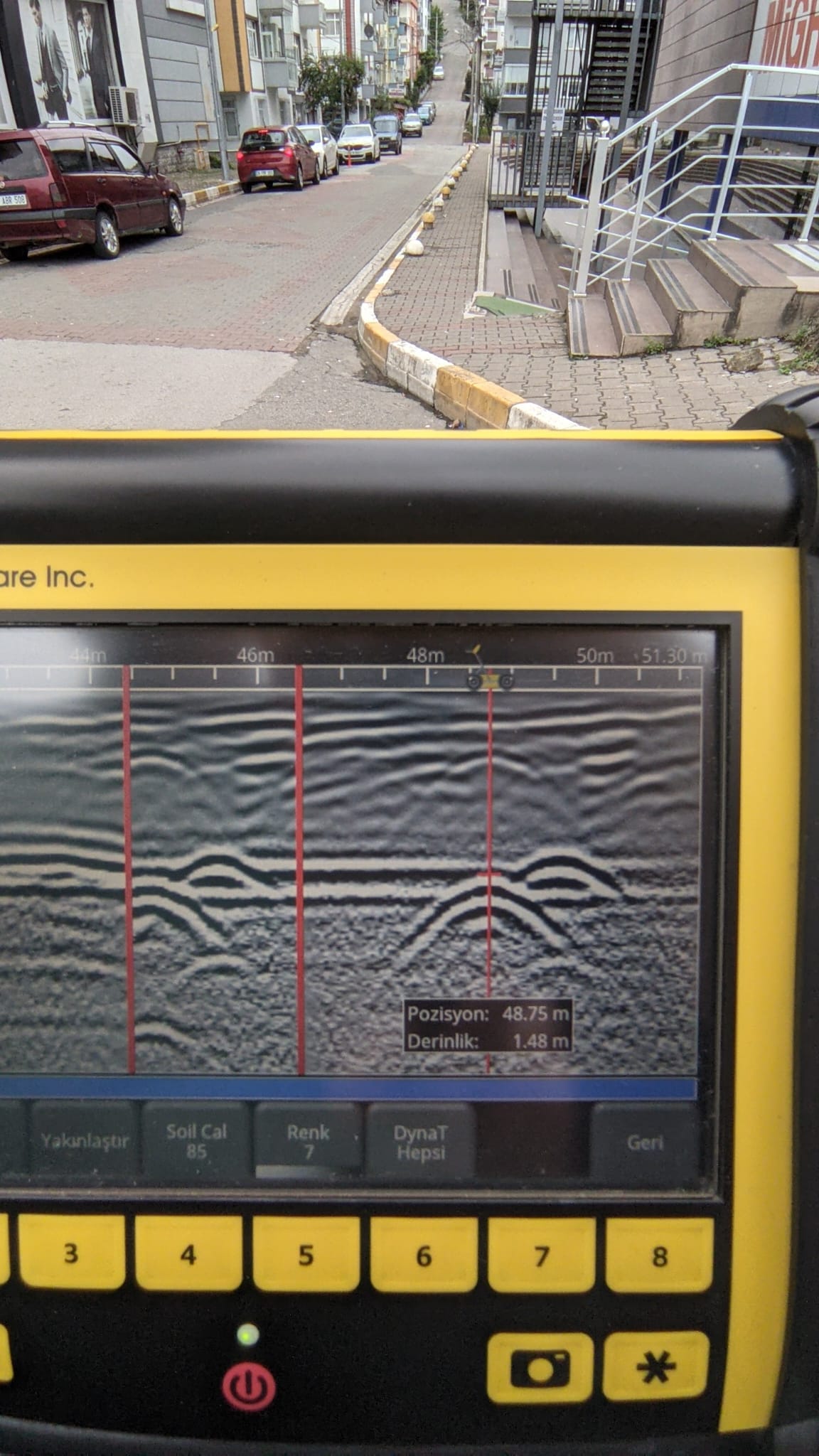

Teknik altyapı elemanlarının kesişiminin jeoradar cihazındaki anomali görünümü

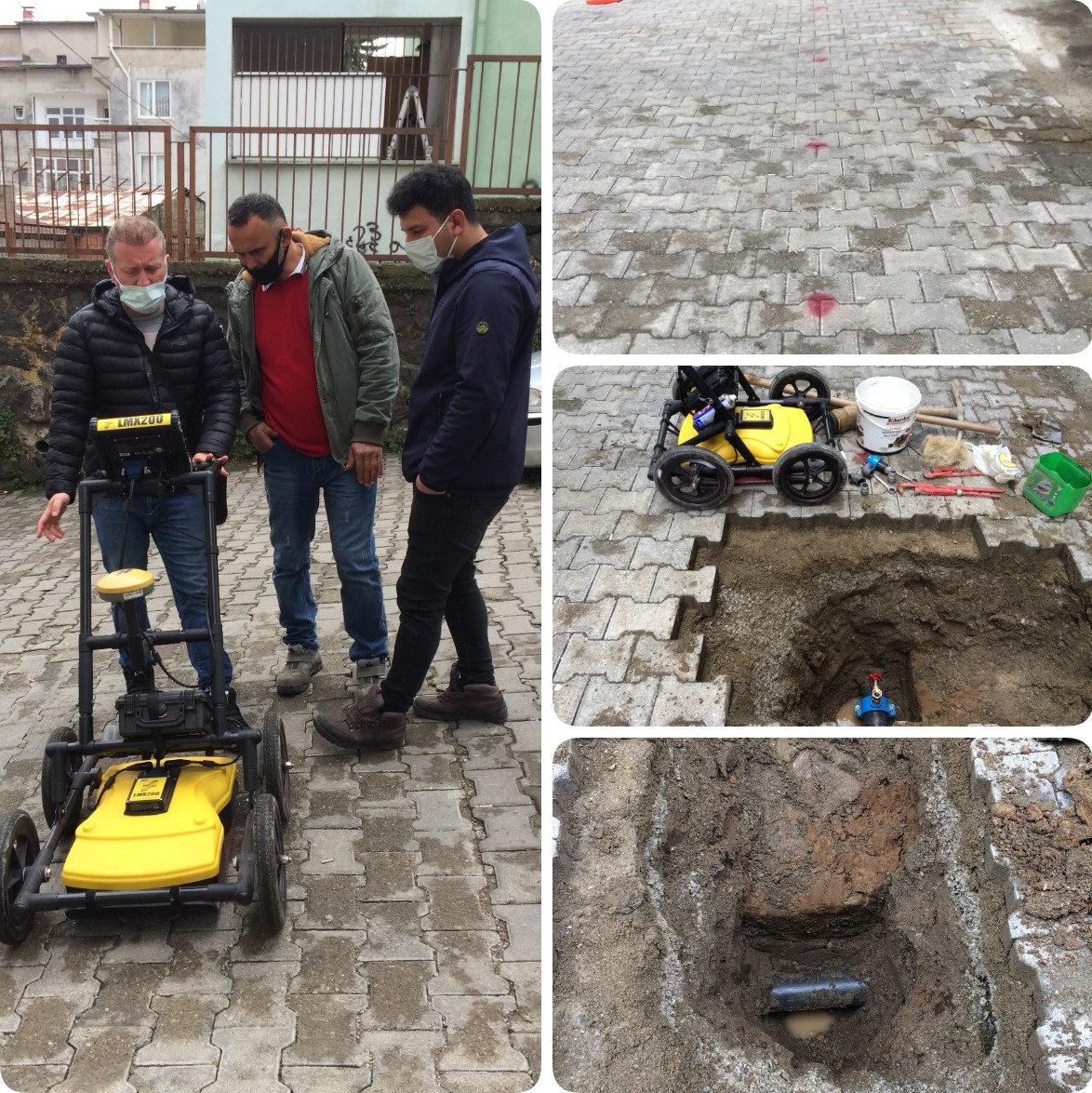

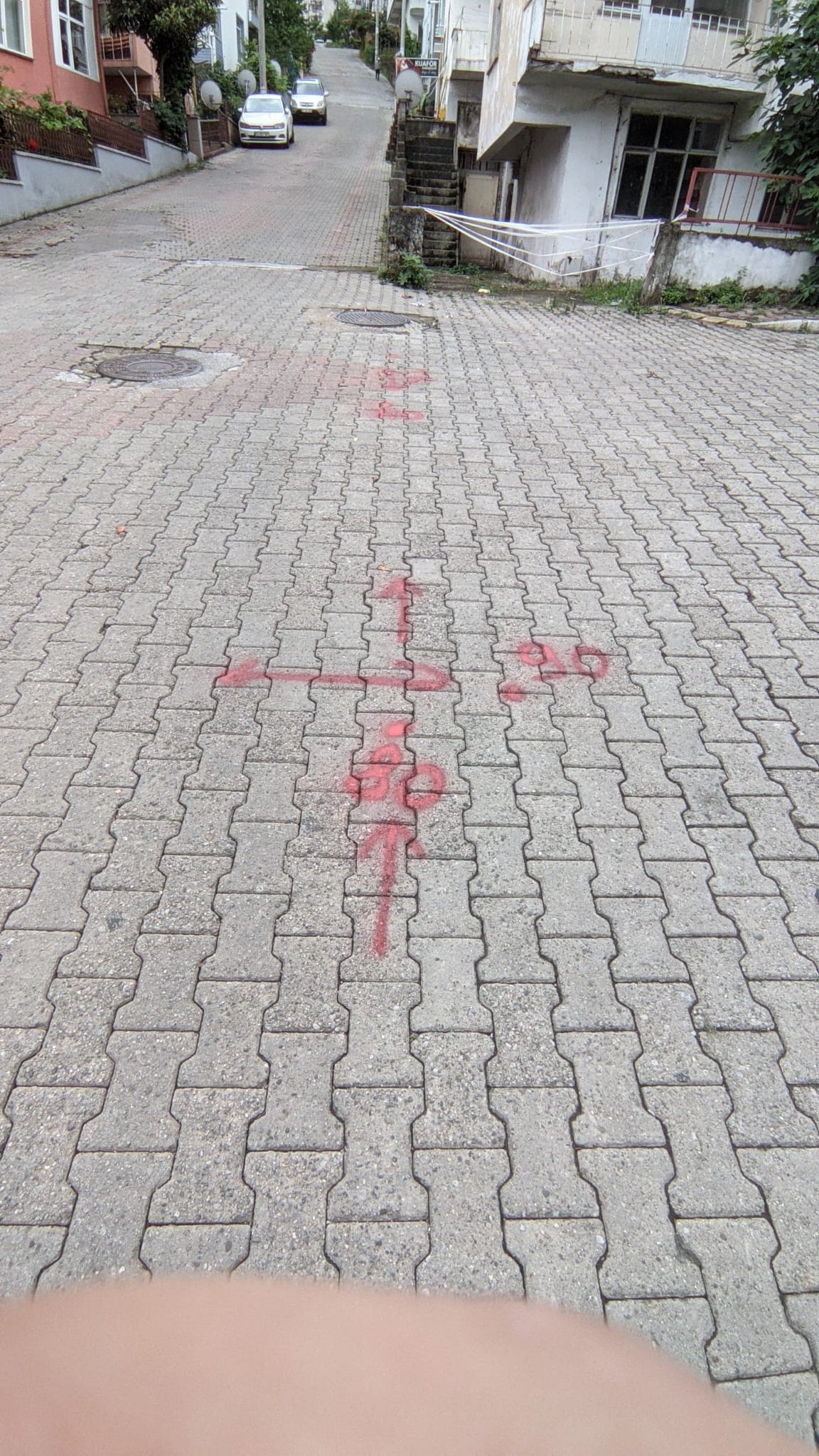

Yeni abone bağlantısı yapılacak olan bölgedeki su hattının tespiti

Yapılan çalışmalar ile toplamda 117.259 metre teknik altyapı verisi sayısallaştırılmış , 3697 kapak verisi toplanmış , 300 adet kayıp rögar kapağı , vana ve diğer teknik altyapı elemanlarına ait kapaklar tespit edilerek kayıt altına alınmıştır.

Altyapı şebekelerinin bütünleşik hale gelmesi altyapı yatırım maliyetlerini azaltabilir , altyapı performansını arttırabilir , kentsel yaşamın iyileştirilmesini ve temel kamu hizmetlerinin kesintisiz bir şekilde vatandaşlara ulaştırılmasını sağlayabilir.

Özetle yer radarı yöntemi teknik altyapı elemanlarının hasarsız bir şekilde tespit edilmesine olanak sağlayarak , tespit esnasında yapılacak kazı işlemlerinin büyük ölçüde azaltılmasını , ekonomik , sosyal , çevresel açıdan faydalar sağlayan verimli bir bir yöntem olarak karşımıza çıkmaktadır.
